再帰反射・蓄光反射製品フルカラー印刷（高輝度蓄光反射避難誘導標識～駐車場看板）

■屋外で使える蓄光水性塗料　アクセルブライト施工例（屋外駐車場）■

2011.2月　屋外駐車場蓄光ライン　施工例（屋外・蓄光水性塗料タイプ）

アクセルブライトカタログ

■2011.1.20 JIS Z 9095「避難誘導システム（SWGS）-蓄光式」が制定されました

この規格は、不特定多数の人が出入りする商業施設、娯楽施設、連絡通路を含む地下駅舎、地下街などの建物内の照明および電気式誘導灯の電源が停電（大規模停電など）したとき、その建物からの避難を容易にするために設置する蓄光式の避難誘導システム（SWGS）について規定したものです

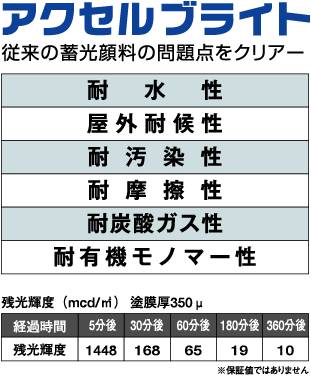

①アクセルブライト（SWGS)

アクセルブライトは加水分解しない蓄光材です（JIS規格に準拠）
水などに触れて加水分解してしまうと蓄光材は光らなくなってしまいます。

●ホームと線路の境が見えない
●非常扉や非常口が見えない
●非常扉のドアノブや鍵が見えない
●柱やベンチなどの障害物が見えない
●階段やエスカレーターの段差が見えない
●壁と床の境が見えない
●逃げる方向が見えない
●誘導標識が前にいる人の背中で見えない

蓄光避難誘導システムがあれば・・・

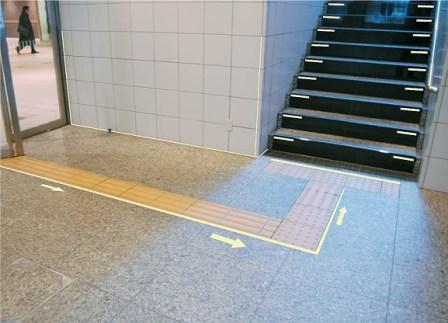

施工イメージ

●避難経路が見える
●非常扉や非常口が見える
●障害物や段差が遠くからでも見える
●安全に移動できる場所が見える

・防犯・防災システムとして活躍します。

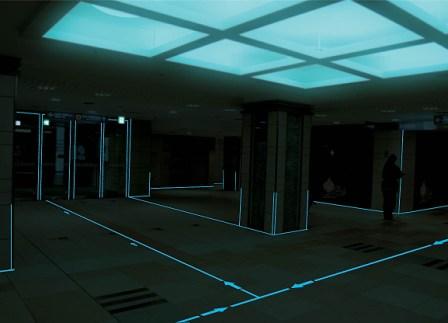

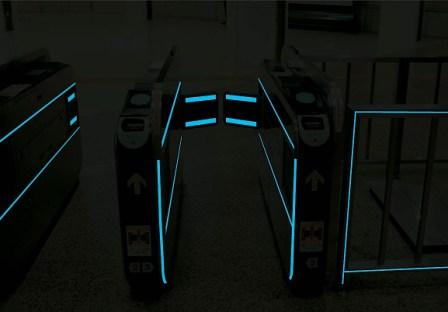

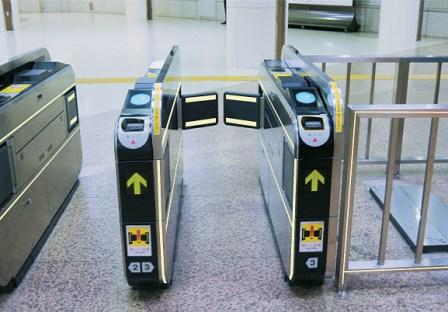

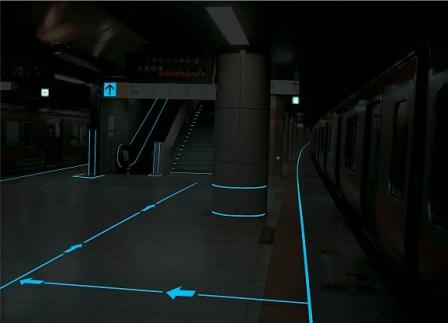

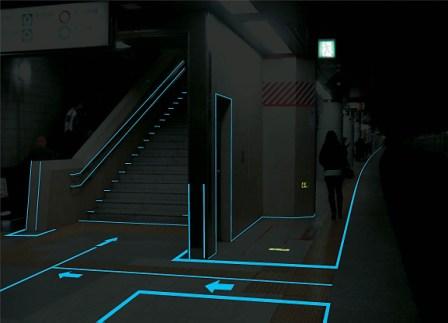

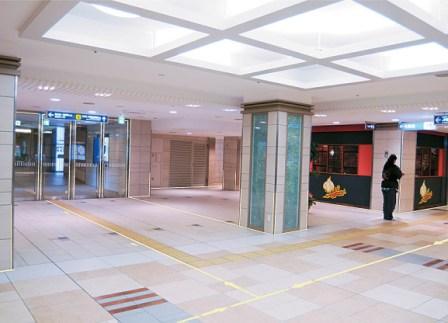

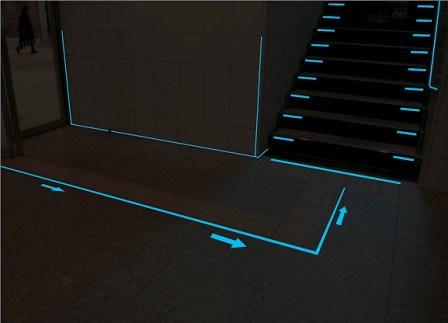

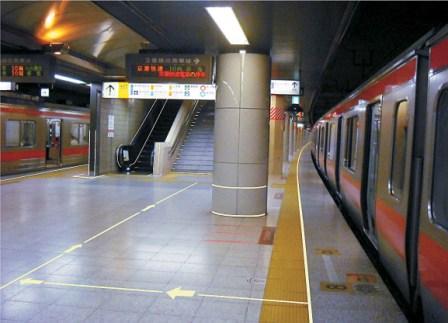

■駅構内の蓄光避難誘導システム施工イメージ

●アクセルブライトは加水分解しない蓄光材です

●光の輝度が高いこと(JIS-Z-9107のJB以上)

●残光時間が長いこと(JIS-Z-9107のJB以上)

●丈夫で長く使用できること（屋外使用）

●施工しやすいこと（施工承ります）

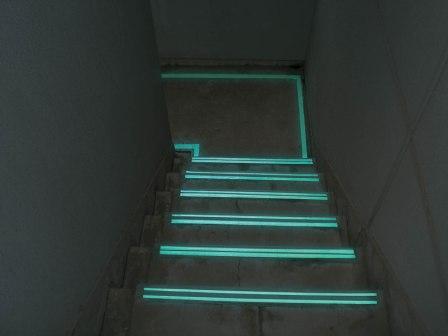

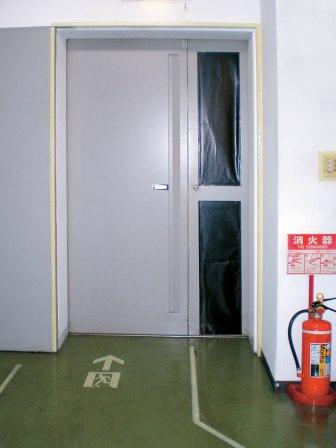

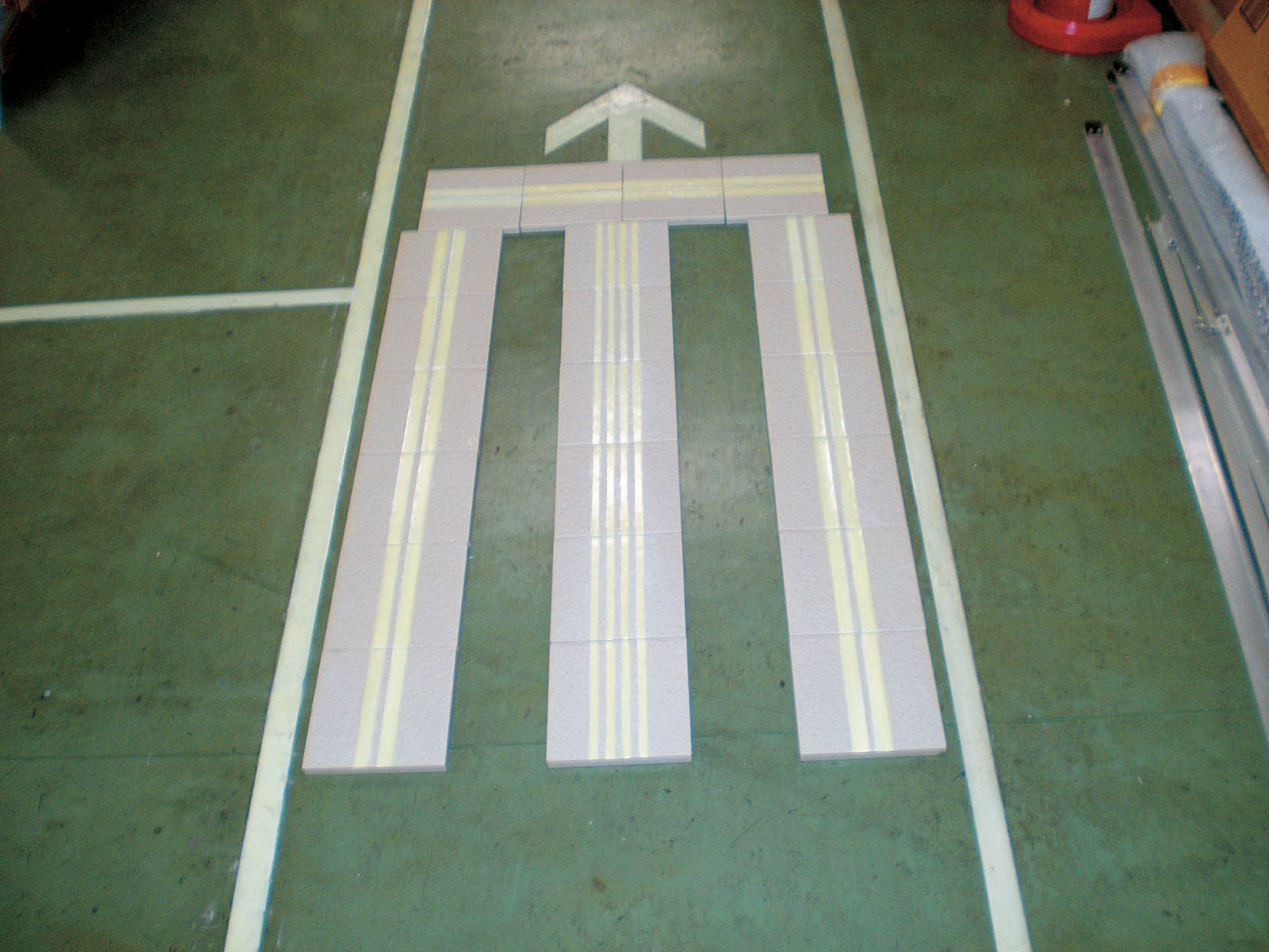

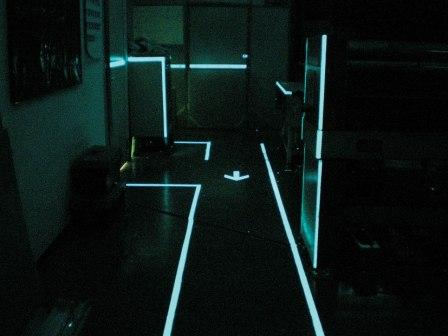

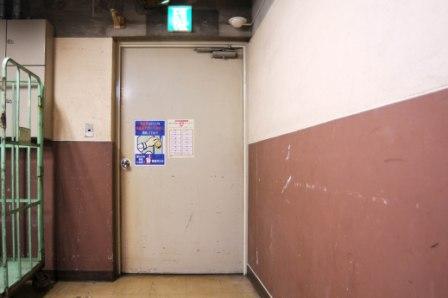

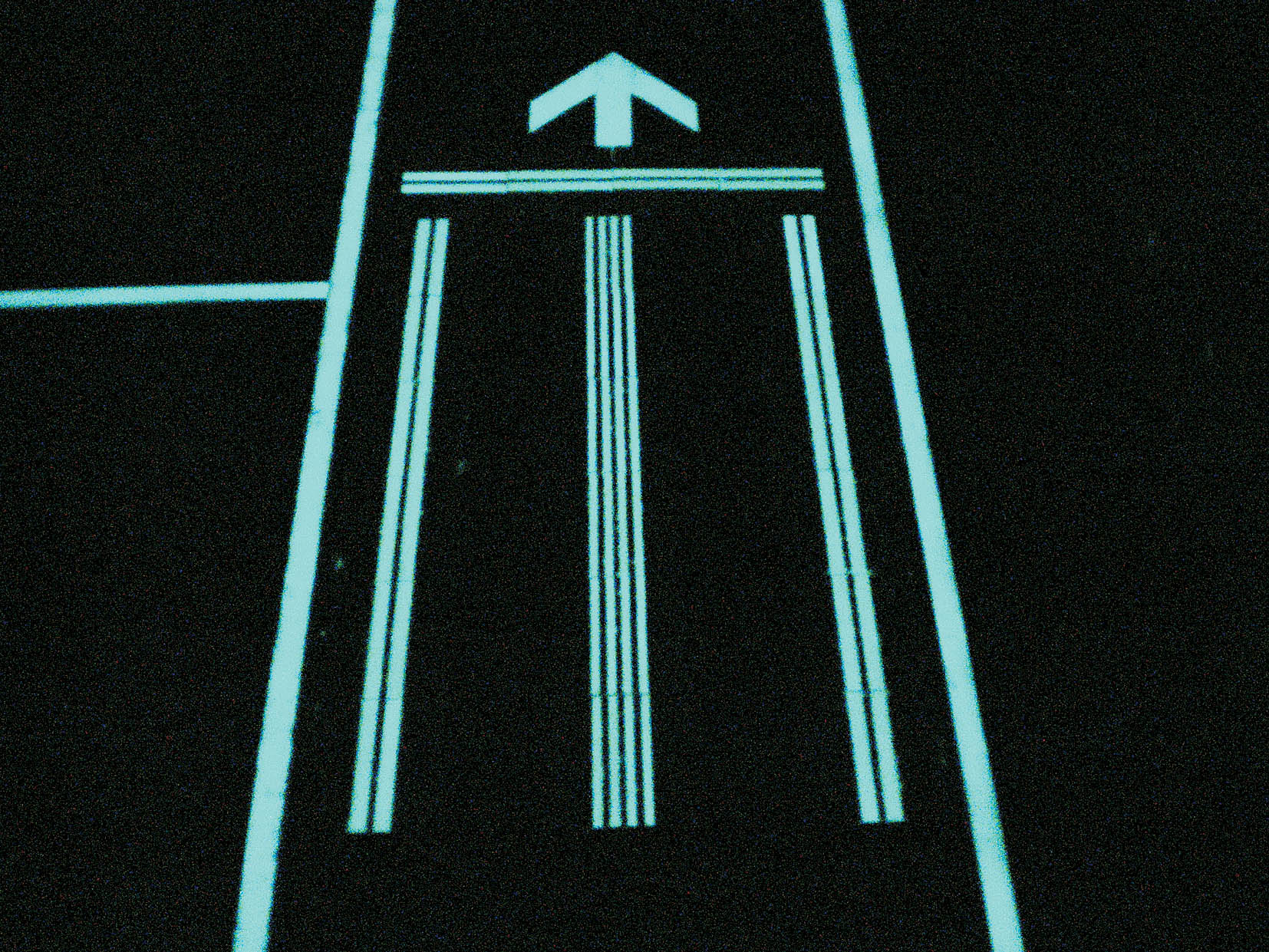

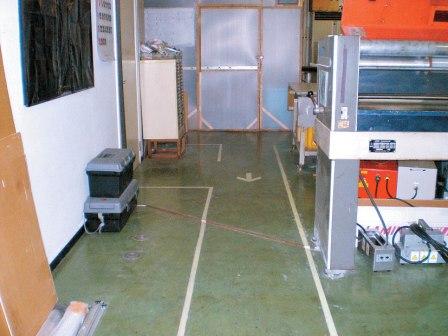

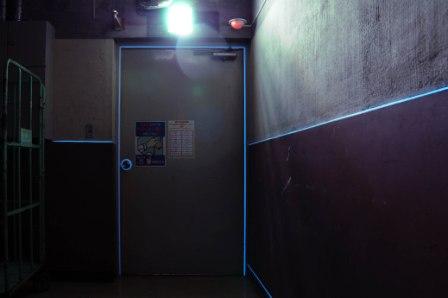

■工場・作業現場内の蓄光避難誘導システム施工例
　　　　　　　　　

今後このような非常事態に備え、蓄光式・反射式避難誘導標識（SWGS)の重要性を鑑みて
より高輝度・高耐性・耐水性の避難誘導サインを日々開発しております。

その他蓄光反射製品の御購入はこちらまで

●エルカーズは蓄光粘着シートと再帰反射シートを組み合わせた画期的な高輝度蓄光反射式製品です。
●停電などで室内が暗くなった時には、消灯直前まで蓄えられた光を蓄光発光します。
●LEDライト、懐中電灯などの光に再帰反射して明るく光ります。
●ラインテープや看板など、さまざまな用途で使用していただけます。

　
通常光源　　　　　　　　　　　　　蓄光発光　　　　　　　　　　　　　　再帰反射

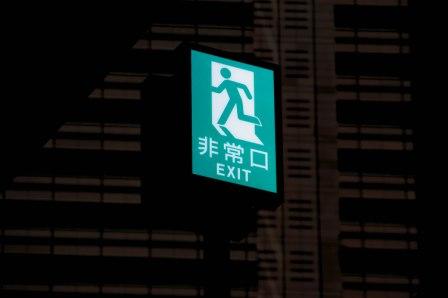

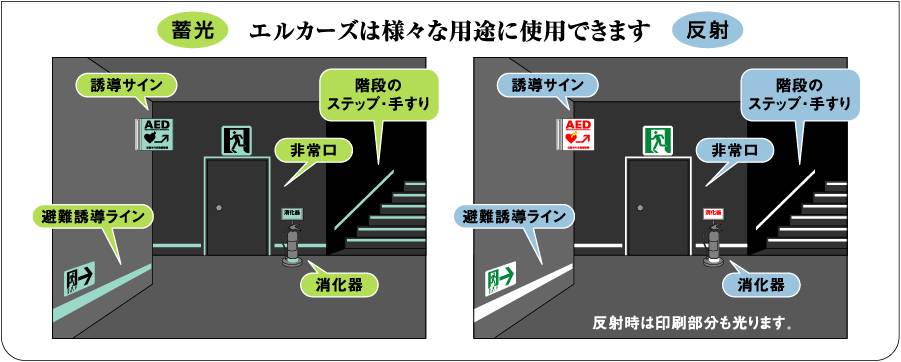

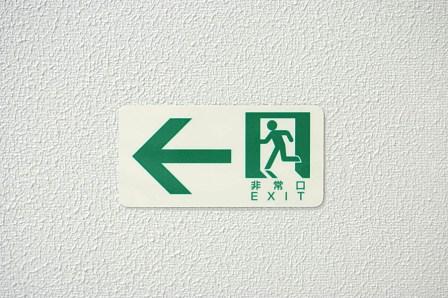

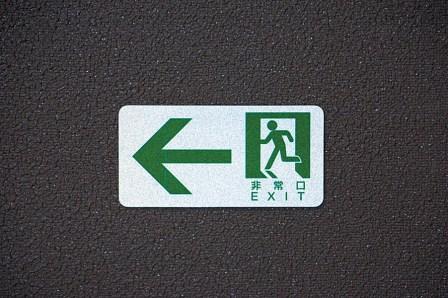

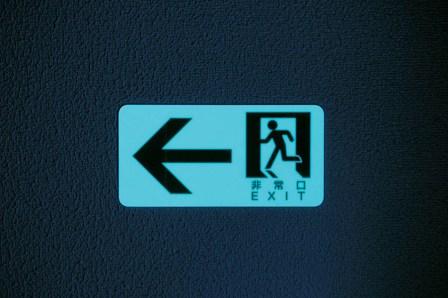

エルカーズ避難誘導プレートとは

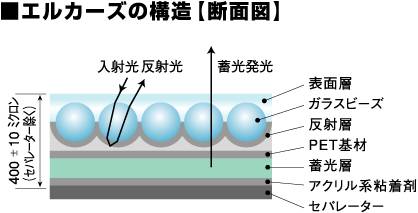

エルカーズは蓄光発光と再帰反射の２つの機能を兼ね備えた「ハイブリッドサイン（蓄光反射）」です。
蓄光のみの避難誘導サインでは、暗闇で視認性を確保できるのは蓄光発光している時間だけでした。
エルカーズなら蓄光発光が終わった後でも懐中電灯等の光に再帰反射し、避難誘導や救助作業を効果的に支援します。
エルカーズは耐水性に優れているので水害時でも避難誘導標識としての性能を保持します。

　通常光源　　　　　　　　　　蓄光発光　　　　　　　　　　再帰反射

　
通常光源　　　　　　　　　　　　　　　　蓄光発光　　　　　　　　　　　　　再帰反射

　通常光源　　　　　　蓄光発光　　　　　再帰反射

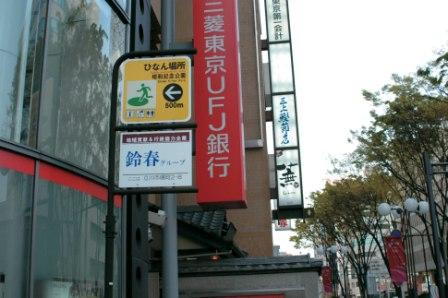

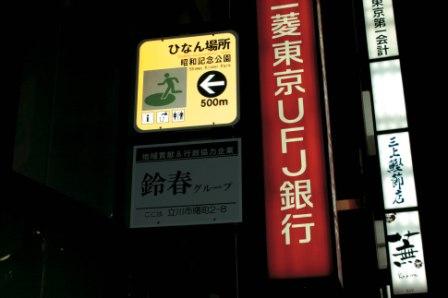

立川駅前避難場所誘導サイン【エルカーズとレフピカの複合タイプ】

・防犯・防災システムとして災害時に活躍します。

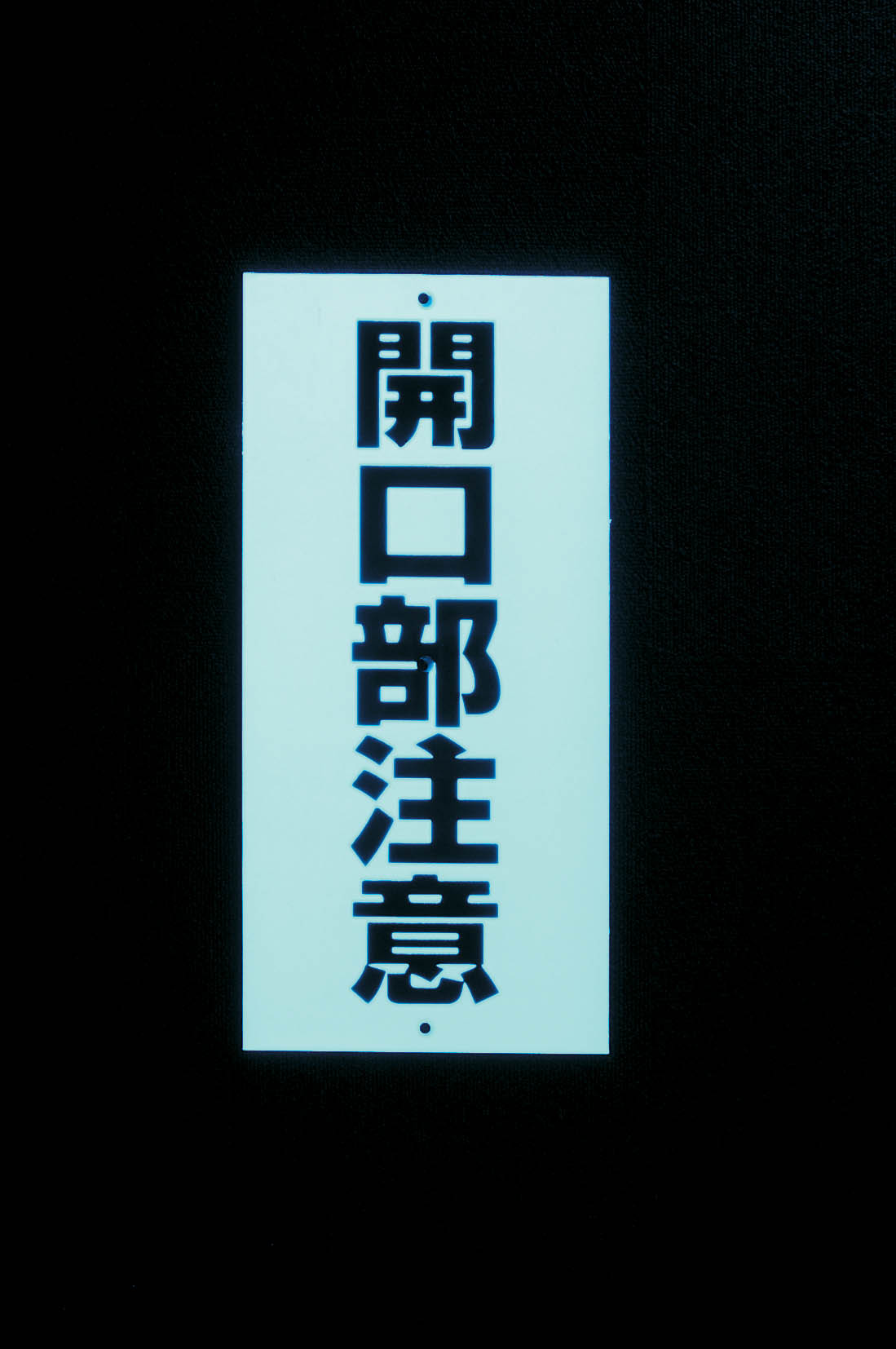

●エルカーズは高輝度蓄光反射製品です。

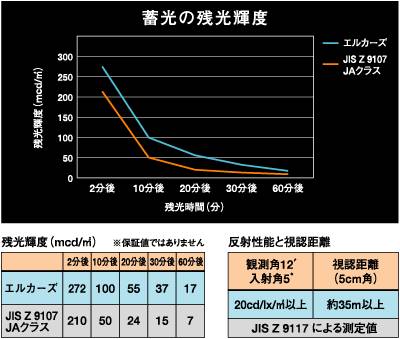

●残光輝度はJIS-Z9107のJAクラスで残光時間は約８時間です。
●表示面のサイズが20cm角以上の場合、再帰反射の視認性は100m以上です。
●表面が平滑で印刷適正に優れています。
●内照式にも対応可能な透光性タイプです。

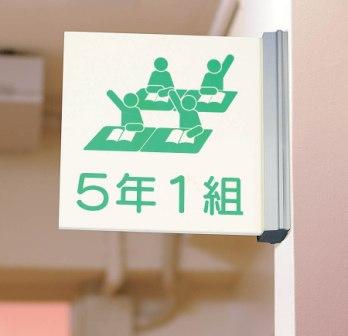

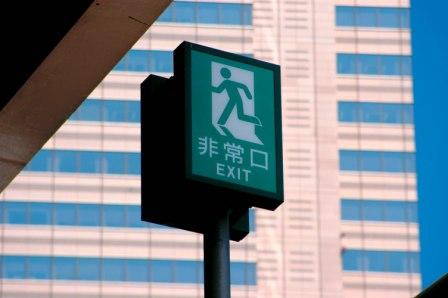

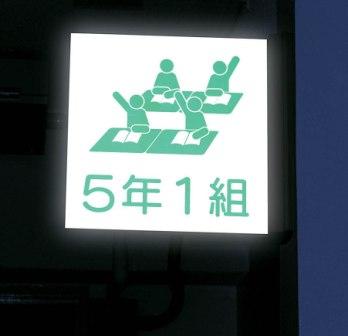

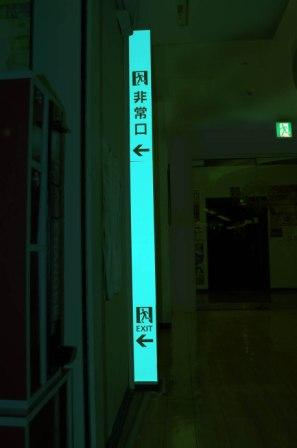

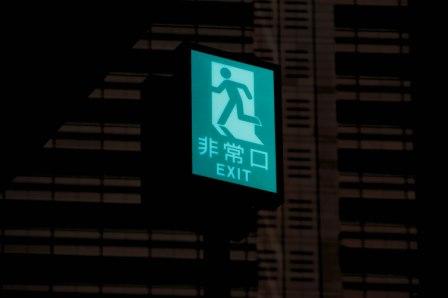

内照タイプ施工例

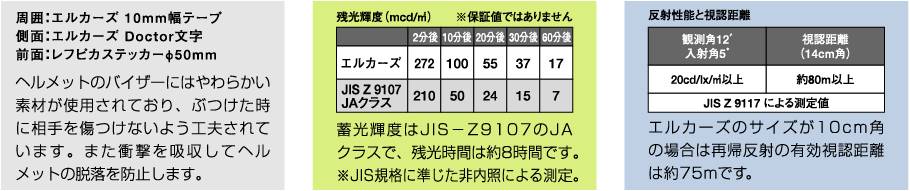

Lcars（エルカーズ）ソフトバイザー付ヘルメットSS700M-S

エルカーズ３点マーキングセット　

通常光源　　　　　　　　　　　　　　蓄光発光　　　　　　　　　　　　　再帰反射

お問合せ、商品購入はこちらまで

株式会社エフケイワークスは再帰反射メディア「レフピカ」の東日本総代理店です。

レフピカは、インクジェットプリンターによる再帰反射フルカラー印刷を可能にした、
JIS規格１級品の封入ビーズ型再帰反射シートです。

■フルカラーで全面が再帰反射する表現力

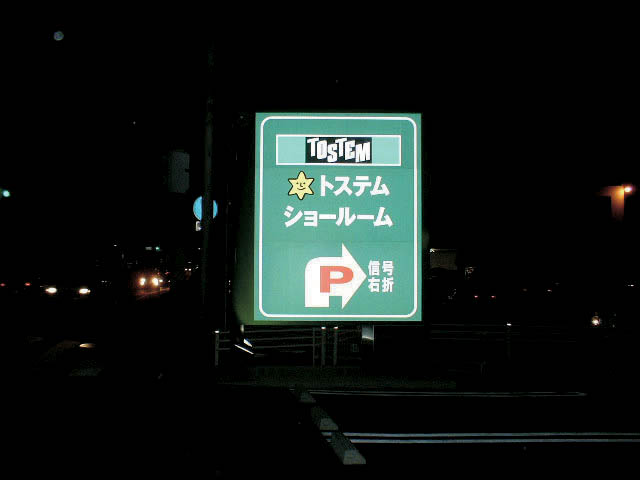

■２４時間３６５日、照明いらずの節電エコ看板
■耐候性抜群！屋外での長期使用O.Kの反射シート

株式会社エフケイワークスは再帰反射メディア「レフピカ」の東日本総代理店です。

■「レフピカ」のメディアを販売いたします。　
レフピカ価格表　レフピカ製品カタログ

●メディアの種類●
レフピカメディアは４５.７m巻きと１０m巻きの２タイプがあります。
幅はどちらも１,２４０ｍｍで同じです。
巻き数以外の性能や仕様は同じです。

●切り売りについて●
切り売りの場合は５メートルまで対応可能です。
６メートル以上の場合は１０メートル巻きを御購入お願いします。

●ラミネートについて●
レフピカに適したラミネートフィルムを使わないと、レフピカとラミネートフィルムとの相性により
伸縮の違い等から剥がれを起こす場合あります。
看板の場合はオレフィンのラミネートがお勧めです（弊社経験上）

●プリンターについて●
ローランドDGのエコソルＭＡＸインクとミマキのJV3以降の溶剤インクジェットプリンター
＊上記以外のプリンターが使えないという事ではありませんが、弊社では上記プリンターを使用しております。

●無料サンプルメディアについて●
１ユーザー１回に限り
１,２４０ｍｍ×約６００ｍｍの印字テスト用レフピカメディアをお送りします。

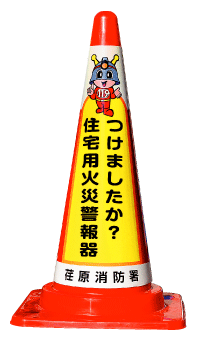

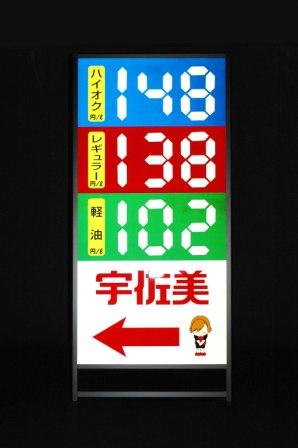

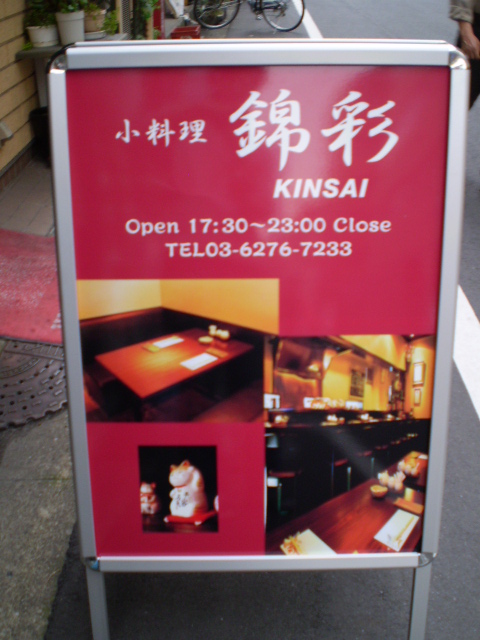

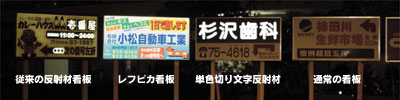

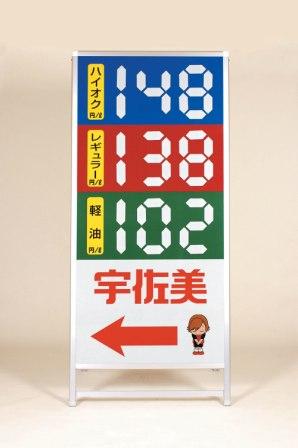

■Refpica 看板■

　　レフピカサンプル動画

*値段は個数・枚数によりますのでお問合せ下さい。

お問合せ、商品購入はこちらまで

■Refpica Sticker■

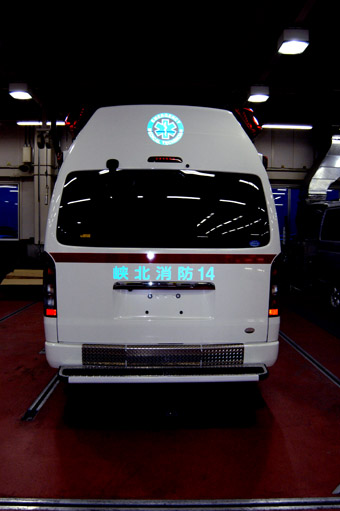

●RSS-ESG (Emblem Sticker Grade)
レフピカエンブレムステッカー（高耐候性）

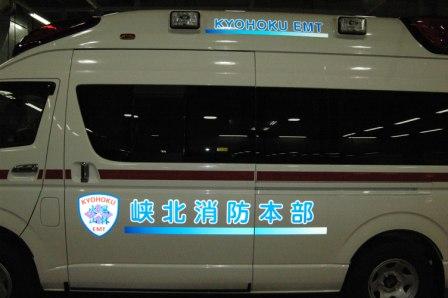

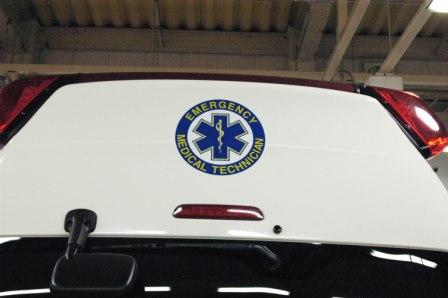

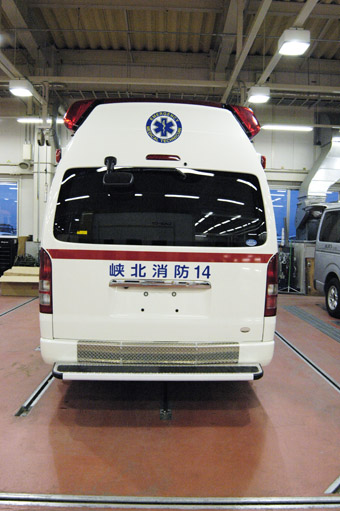

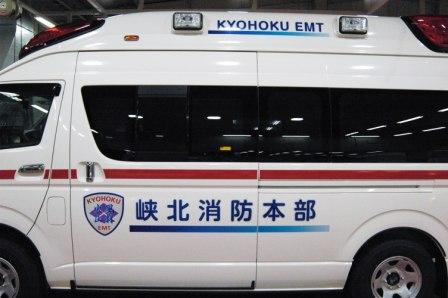

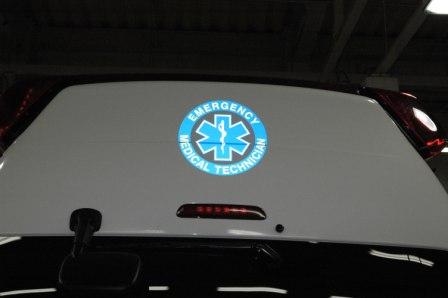

●【RSS-ESG】は車両用のフルカラー再帰反射ステッカーとして全国の様々な公共車輌に採用されています。
●独自のトップコート加工技術により長期屋外耐候性を実現いたしました。

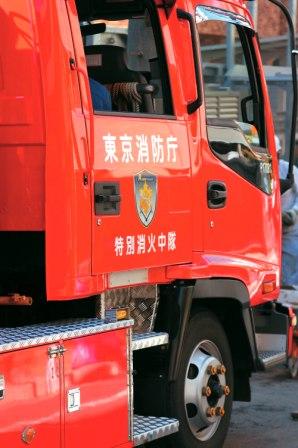

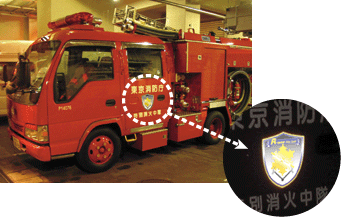

●レフピカエンブレムステッカーは東京消防庁消防車に採用されております。
●防犯・防災グッズとしても活躍いたします。

●RSS-CSG Cutting Sticker Grade)
レフピカヘルメットマーキング

　　通常　　　　　　　　　反射イメージ

●【RSS-CSG】は伸縮性があり三次元曲面に貼れますのでヘルメットのマーキングに使用されております。
剥れないようにクリアー塗装で仕上げます。

■Refpica Magnet Sticker■
●RSS-MSG (Magnet Sticker Grade)

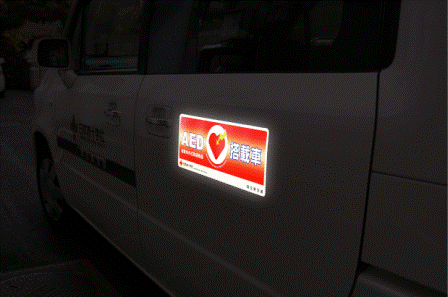

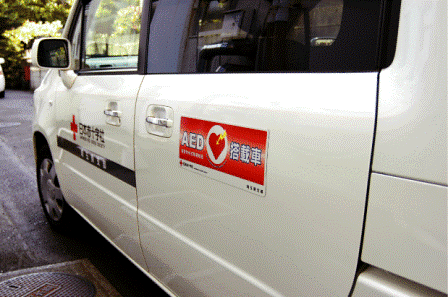

レフピカマグネットマーキング

通常　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　反射イメージ

●【RSS-MSG】は高速走行にも耐えられるよう強磁力の国産マグネットシートを使用しています。

●防犯・防災グッズとしても活躍いたします。

*値段は枚数によりますのでお問合せ下さい。

お問合せ、商品購入はこちらまで

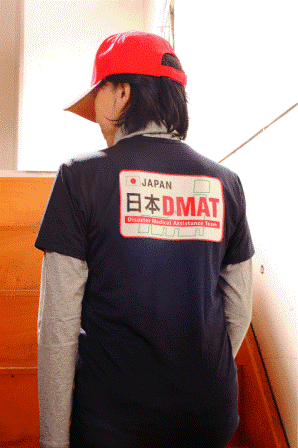

■RSS-ISG(Iron Sewing Grade)■

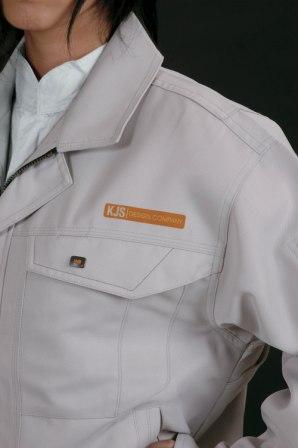

レフピカ　アイロンソーインググレード

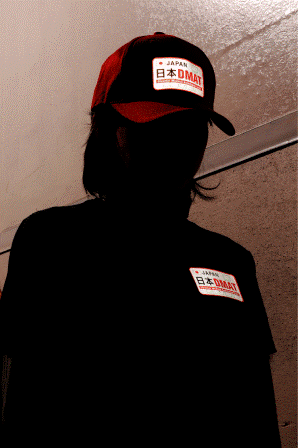

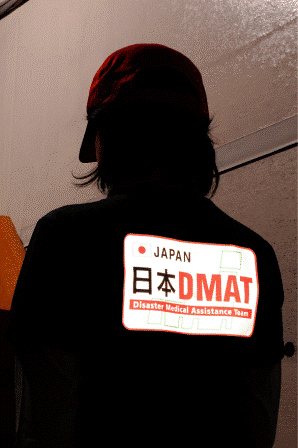

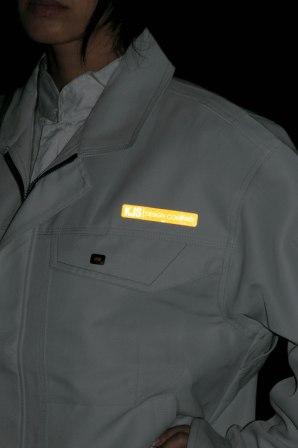

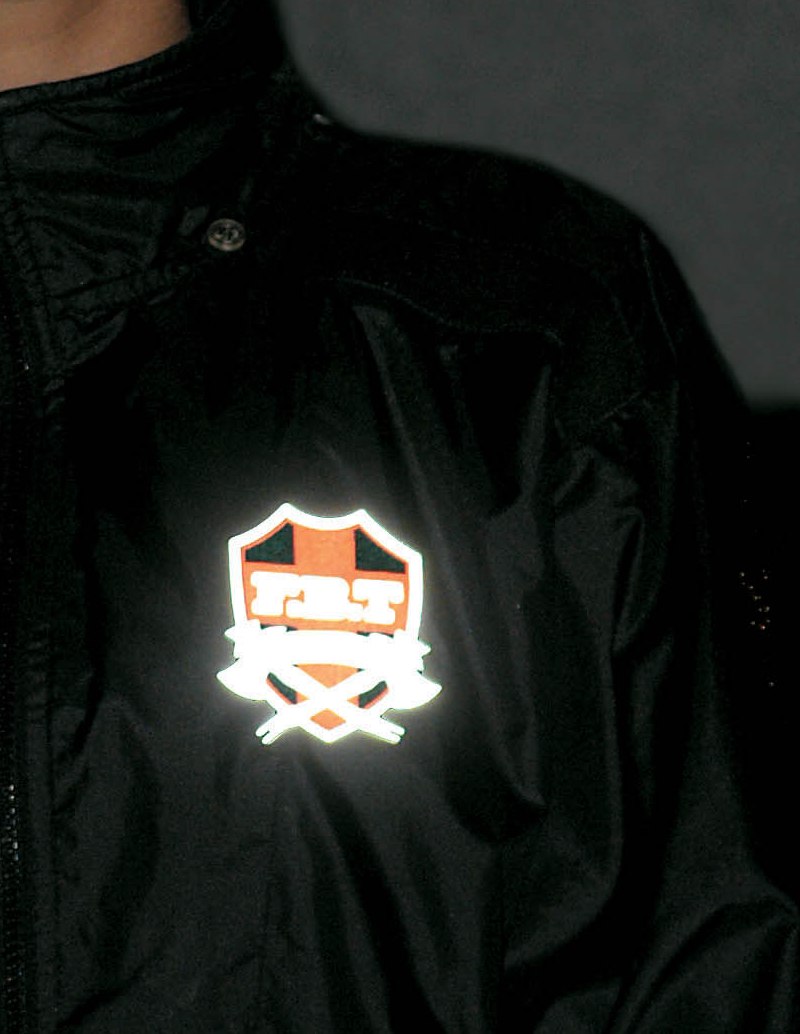

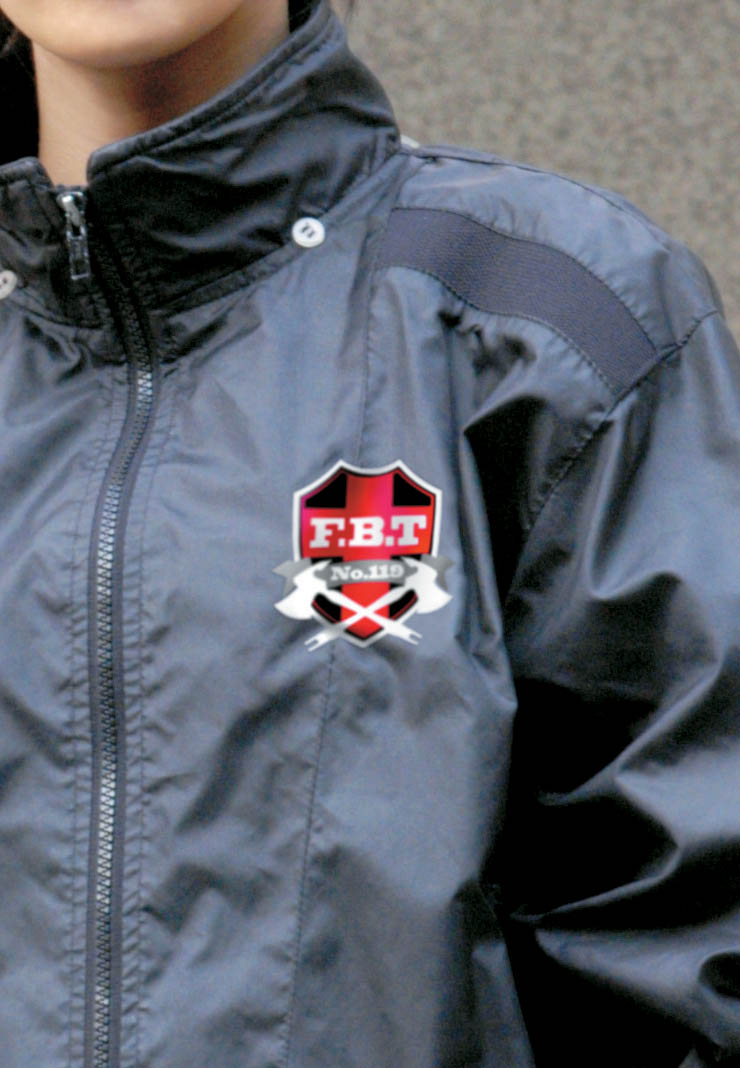

●【RSS-ISG】は再帰反射フルカラー印刷熱圧着ワッペンです。
●主要基材にウレタンを使用しているので、柔軟性に優れ衣類によくなじみます。
●制服・ユニフォーム・作業着・キャップ・ジャンパー・Tシャツ・ポロシャツ等
●防犯・防災グッズとして災害時の視認性抜群
●専用に開発した耐久性と透明性に優れたウレタントップコートにより洗濯機での水洗いから、カラー印刷の表示面を保護します。

夜間、ドライバーが歩行者を認識できる距離は約26～38メートルです。
JIS規格１級の反射輝度をもつ[RSS-ISG]を着用すると約60～130メートルに向上します。
